终不负等待,NDK热敏谐振器NX1612SD终于开始量产啦!
在石英晶体产品上内置热敏电阻能够有效的提升晶振的工作温度,这也为什么在同种规格下,热敏电阻的价格会更贵一些的原因;所谓热敏也就是对发热(温度)比较敏感,灵敏度比较高,温度系数要比金属大10-100倍以上,能够检测出10-6℃的温度变化,常用的是负温度系数的,当温度升高时其阻值会降低,从而降低晶振振荡电路的有效电阻,对于在高温环境下的石英晶振输出频率稳定性来说非常有益,NDK这款NX11612SD就是一款内置热敏电阻的谐振器.

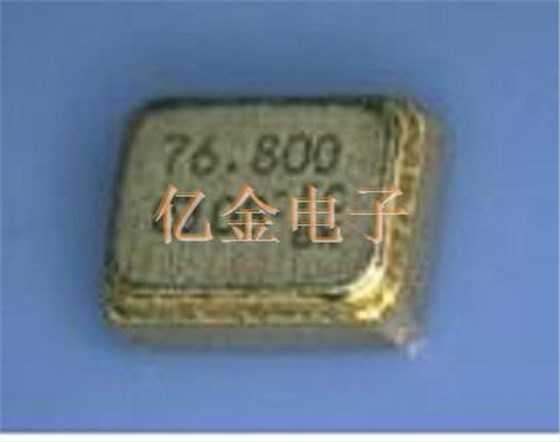

于6月开始在76.8MHz批量生产带有内置热敏电阻(NDK部件号:EXS00A-CS12311)的晶体单元,以及NX1612SD(1.6×1.2×0.65mm尺寸).可见这款产品NDK目前只是实现了76.8M的量产.据NDK介绍,这款晶振产品是供给高通公司并用于5G智能手机的移动平台芯片上.
随着移动通信向5G的转变,芯片组中使用的时钟源频率的增加导致对低相位噪声的需求不断增加.特别地,为了处理诸如毫米波之类的载波频带,存在以下担忧:内部倍增器数量的增加将导致较高的噪声分量,从而由于劣化而导致接收灵敏度劣化和通信效率劣化.调制精度(信号相位和幅度偏移)的关系.
作为对策之一,通过将装置内部的基准振荡源设为38.4MHz?76.8MHz的较高频率,通过降低倍频来改善相位噪声.为了实现进一步的降噪,除了增加频率之外,还必须提高晶体谐振器的驱动电平,并且必须将温度特性保持在高稳定性.
为了满足这些高难度要求,NDK晶振是第一家通过使用内部生产的高质量合成石英并使用我们自己的光刻处理技术高精度处理晶体毛坯的QualcommSoC智能手机的认证商.
|
Modelname |
NX1612SD |
|
Dimensions |
1.6x1.2x0.65mm |
|
Nominal Frequency |
76.8MHz |
|
Frequency Tolerance(+25+/-3degC) |
-10to+22ppm |
|
Frequency/Temperature Characteristics (-30to+85degC) |
+/-12ppm |
|
Operating Temperature Range/Storage TemperatureRange |
-30to+105degC/-40to+105degC |
|
Equivalent Series Resistance |
Max.30Ω |
|
Load Capacitance |
7pF |
|
Temperature Resistance(at+25degC) |
100KΩ+/-1% |
|
TemperatureB-Constant(+25/+50degC) |
4250K+/-1% |
并且据NDK方面预测,未来5G智能手机市场将快速增长,相应石英晶振产品的需求量也会水涨船高,像NX11612SD这种性能优越的产品在未来市场中将会大放光彩,所以NDK计划在扩大销售的同时确保稳定供应该产品,同时还会研发最新的晶体制造技术.
