NX1008AB系列晶振进行了产品技术更新

2024-12-23 09:46:12

NDK石英晶体:NX1008AB

20241223095108

用途


?移动通信
?短距离无线通信
?消费类电子

特征
超小型、薄型的SMD石英晶体谐振器
?超小型、薄型 (Typ. 1.0×0.8× H : 0.25mm),为1008贴片晶振
有高信赖性。
?本制品的特性最适用于超小型Wireless LAN、Bluetooth。(短距离无线用途)
?表面贴片型产品。(可对应回流焊)
?满足无铅焊接的回流温度曲线要求。

规格 单位
额定频率范围 40 ≤ F < 64 64 ≤ F ≤ 160 MHz
尺寸大小 (L×W×H) 1.0×0.8×0.25 mm
泛波次数 基波
频率偏差 (25±3°C) (@ +25℃) ±10 ±15 ppm
频率温度特性 (以25℃为基准) ±10 ±12 ppm
等效串联电阻
Max. 60 (40 ≤ F < 64MHz)
Max. 50 (64 ≤ F < 76.8MHz)
Max. 30 (76.8 ≤ F ≤ 160MHz)
Ω
负载电容 8 pF
驱动功率 10 (Max. 100) μW
工作温度范围 -30 to +85
储存温度范围 -40 to +125
绝缘阻抗 Min. ±500
气密性 Max. 1.1ppb Pa m3/s
规格料号 STD-CIY-2

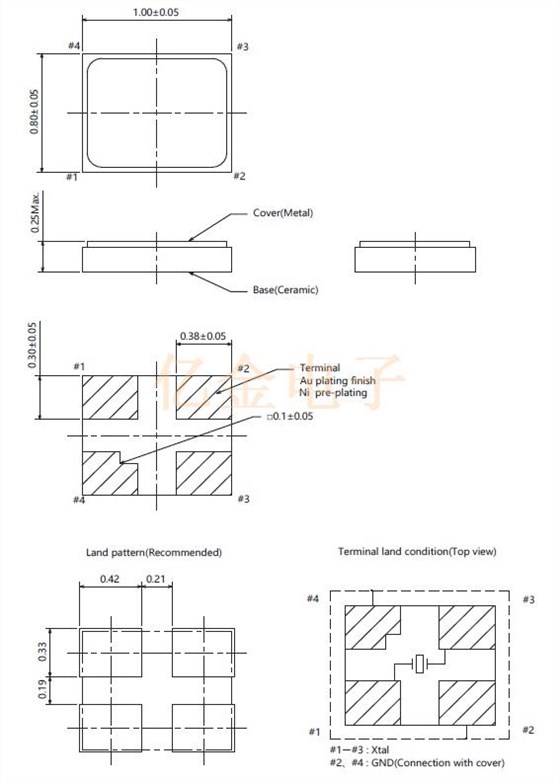

尺寸图

20241223095158
