NT2016SJA晶振采用更先进的技术,为更广泛的领域提供优异的产品性能.NT2016SJA晶振是日本电波一款超小型温补晶振,自成立以来为用户提供了无数频率控制元件,包括石英晶体振荡器,SMD晶振,晶体滤波器等.下面要介绍的是采用新型技术升级之后具有超低相位噪声的NT2016SJA移动电话晶振.
NT2016SJA晶振特征:
具有超低相位噪声的特性.
为对应低电源电压的产品.(可对应DC+1.7V~+3.3V.标准规格：+1.8V)
高度：最高0.8mm、体积：0.0022cm3、重量：0.008g,超小型,量轻.
带有Enable/Disable(Stand-by)功能.
表面贴片型TCXO温补晶振.（可对应回流焊）
无铅产品.满足无铅焊接的回流温度曲线要求.
NT2016SJA晶振规格参数表
|
额定频率范围(MHz) |
13~52 |
||
|
标准频率(MHz) |
26 |
52 |
|
|
尺寸大小(L×W×H:mm) |
2.0×1.6×0.8 |
||
|
电源电压(V) |
+1.8 |
||
|
负载阻抗 |
10kΩ//10pF |
||
|
消耗电流 |
Enable时(mA) |
Max. 2.5 |
Max. 3.0 |
|
Disable时(µA) |
Max. 4.0 |
||
|
输出电压 |
Min. 0.8V(p-p)(DCCoupling(*1)) |
||
|
频率温度特性 |
Max. ±0.5×10-6 |
||
|
工作温度范围/储存温度范围(°C) |
-30~+85/-40~+85 |
||
|
电源电压变动的频率特性 |
Max. ±0.1×10-6/+1.8V±5% |
||
|
负载变动的频率特性 |
Max. ±0.1×10-6/(10kΩ//10pF)±10% |
||
|
老化率 |
Max. ±1.0×10-6/year |
||
|
Enable/Disable功能 |
Enable:80% VCC to VCC |
||
|
规格料号 |
NSC5227B |
NSC5227D |
|
*1. 此有源晶体振荡器没有内置DC切割用电容器.请将DC切割用电容器(1,000pF)接到振荡器的输出线上后再进行使用.
如咨询采购NDK晶振标准规格品时,请告知“型名”、“频率”和“规格料号”.如需标准规格以外的规格时,请咨询我们0755-27876565.

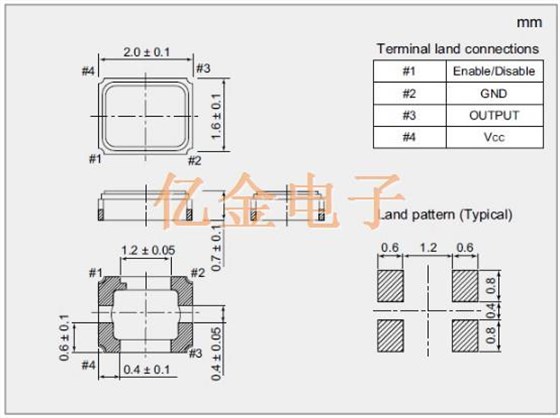

NT2016SJA晶振外形尺寸

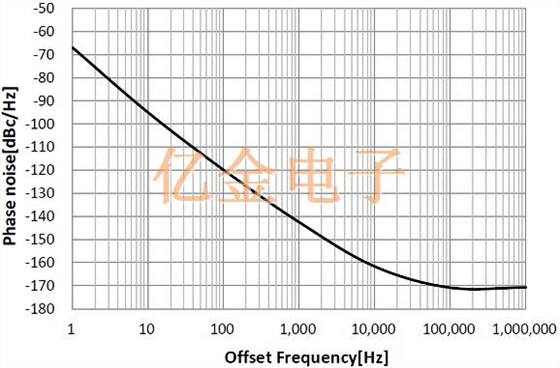

相位噪声特性(26MHz)
