声表面滤波器是一类复杂的电子元件，在高频信号生成领域已成为不可或缺的元件。这些器件利用压电材料的独特特性来产生精确的振荡，这在精度和小型化至关重要的无数应用中至关重要。
SAW 振荡器的基本原理
SAW 振荡器的工作原理植根于压电效应，其中某些材料在机械应力下产生电荷。相反，当施加电场时，这些材料也会变形，SAW 设备利用这种现象来产生和检测机械波。（SAW 设备利用沿材料表面传播的声波。叉指传感器 （IDT） 是 SAW 设备的关键组件，用于各种应用，例如滤波器、传感器和振荡器。

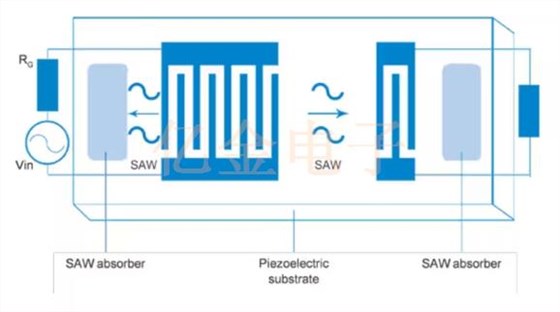

SAW 振荡器的核心是数字间传感器 （IDT），该元件由压电基板上的精细图案电极组成。IDT 由两组金属手指状电极组成，这些电极是交叉的，这意味着它们像两只紧握的手的手指一样互锁，但不接触。这些电极沉积在压电基板上，压电基板是一种在机械应力下产生电荷的材料。
1、输入信号：当交流 （AC） 电信号施加到 IDT 中的一组电极时，压电效应会导致衬底在信号频率下略微变形。与等效频率的电磁波相比，这些表面声波的波长要短得多，这是高频元件小型化的关键因素。
2、SAW 的产生：这种变形会产生一个表面声波，该声波从 IDT 传播到基板表面。
3、传播：波穿过基板表面，携带原始电信号的频率和相位信息。
4、通过输出 IDT 进行拦截： 如果 SAW 器件设计为滤波器或谐振器，则通常会有第二个 IDT 位于与第一个 IDT 相距较远的地方。当声波到达第二个 IDT 时，它会在压电材料中感应出应力，进而由于压电效应而产生电信号。
5、输出信号：该电信号然后从设备输出，并受到 SAW 特性的修改（例如其速度，它受基材特性以及波与基材上任何结构的相互作用的影响）。
IDT 的设计，包括手指对的数量、宽度、间距和基板的材料，决定了 SAW 器件的频率特性。通过调整这些参数，工程师可以根据特定应用定制器件，例如在 SAW 滤波器中选择特定频段或在 SAW 传感器中实现所需的灵敏度。
设计和小型化
SAW 振荡器的设计是物理尺寸和性能之间的微妙平衡。工程师必须仔细考虑 IDT 电极的间距和模式，因为这些参数直接影响声波的频率和效率。能够生产如此小波长的组件，可以创建高度紧凑的设备，这些设备可以在不牺牲性能的情况下适应狭小空间。
性能和稳定性
SAW 振荡器以其卓越的稳定性和低相位噪声而闻名，使其成为需要一致和可靠信号生成的应用的理想选择。它们对环境扰动（如温度变化、机械冲击和振动）表现出非凡的弹性。这种稳健性在电信等高风险行业中尤为重要，在这些行业中，信号完整性可能是清晰的通信线路和掉线之间的区别。
SAW 振荡器的应用多种多样，跨越各个领域。在电信中，它们用于移动电话、基站和卫星通信中的频率选择和信号处理。航空航天和国防工业将 SAW 振荡器用于导航系统、雷达和安全通信。在消费电子产品中，这些组件存在于电视、收音机和无线设备中，为运行提供必要的频率。
