KDS晶振开发了世界上最小的TCXO振荡器

日本KDS晶振宣布，他们公司开发了世界上最小的温度补偿晶体振荡器 （TCXO），它在 1.2 V 的低电压下工作，尺寸为 1612 尺寸（1.6 mm × 1.2 mm），这在业内尚属首创。

开发背景
在包括智能手表在内的可穿戴和移动设备的整个市场中，需要延长电池寿命才能在一次充电后运行更长时间。例如，为了降低功耗，移动设备的工作电压往往会从目前的 1.8 V 进一步降低，因此对小型化和低电压电子元件的需求不断增长。对于半导体，必须根据芯片的缩小来降低磁芯电压。这导致 I/O 和外围电路的电压降低。因此，晶体振荡器也需要较低的电压作。我们迅速确定了这些市场需求，并开发了世界上最小的 1612 尺寸 TCXO晶振，可在 1.2 V 下进行低电压运行。

产品的有效性
该差分石英晶体振荡器在保持高精度频率特性的同时，还能显著降低功耗，有助于提高GPS/GNSS接收器的精度。例如，在智能手表中，该产品可以将电池寿命延长多达 20%，同时最大限度地减少 GPS/GNSS 误差。

未来发展
随着半导体芯片的缩小，GPS/GNSS 接收器中使用的低压 TCXO 除了可穿戴市场外，还有望用于各种应用，包括移动设备和防损标签。我们的目标是通过专注于需求不断增长的低压 TCXO 的设计活动，稳步确保其在各种市场的份额。
作为 TCXO 全球市场份额最大的高精度石英晶振的先驱，KDS晶振将继续开发满足市场需求的产品，为实现舒适和繁荣的社会做出贡献。

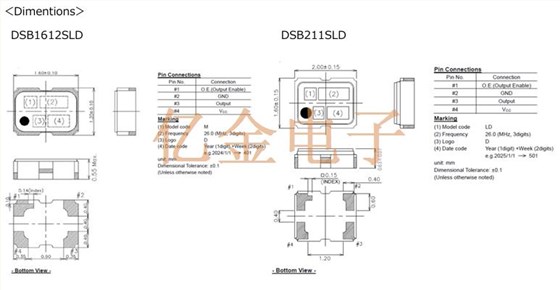

Type		DSB1612SLD	DSB211SLD
Frequency Range		13 to 52MHz
Standard Frequency		26MHz
Supply Voltage Range		+1.1 to +2.0V
Supply Voltage (Vcc)		+1.2V, +1.8V
Current Consumption		+1.7mA max.
Stand-by Current (＃1 pin "L" Level)		+3μA max.
Output Level		0.7Vp-p min. (削峰正弦波晶振/DC-coupled)
Output Load		10kΩ//10pF
Frequency Stability Tolerance vs. Temperature vs. Supply Voltage vs. Load Variation vs. Aging		±1.5×10-6max. （After 2 reflows）
		±0.5×10-6max./ -30 to +85℃
		±0.2×10-6max./ Vcc ± 5%
		±0.2×10-6max./ (10kΩ//10pF)±10%
		±1.0×10-6max./year
Start up Time		2.0ms max.
Phase Noise Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz		-116 dBc/Hz typ.
		-134 dBc/Hz typ.
		-150 dBc/Hz typ.
		-150 dBc/Hz typ.
Packing Unit		3000pcs./reel(Φ180）

用途
可穿戴设备，包括智能手表

特征
1、世界最小的TCXO

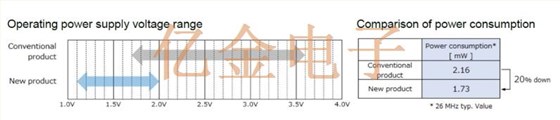

2、能够低电压运行，实现20%的功耗降低（与日本进口晶振KDS的传统产品相比）
