上一篇文章介绍了车载晶体振荡器,本文来介绍一下车载工规谐振器,它就是MHz晶体超微型薄型表贴车载耐高温工规级无源贴片晶振FA-2016AA;主要是由于当下各大晶振厂家都在向车载,通讯等快速发展领域进军;这在5G通信和车载方面表现得尤为明显,许多厂家仅仅是今年上半年就推出了多款适用于这些领域的产品,或是对原有产品进行产品更新,使得其能够应用于这样的设备;比如NDK就在前段时间推出了一款低相噪温补晶振,为5G而生;再者,KDS也推出了一款应用于汽车安全系统的产品;那么FA2016AA这款到底有有何与众不同呢?

这款晶振产品是爱普生多年前推出的产品,还是一款谐振器;或许大家听见谐振器三字眼的时候都会带有有色眼光,但其实谐振器并没有大家认知中的那么差劲,并且当今市场上主流的晶振产品依旧是无源晶振.

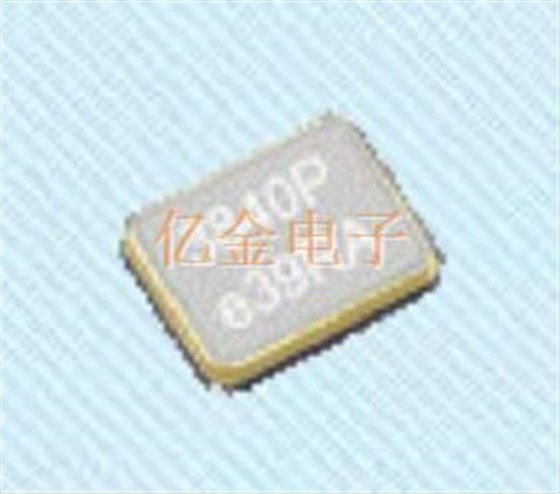

就像这款FA2016AA产品一样,它的频率范围是16M-54M之间,外形尺寸是2.0*1.6*0.5mm,可以称得上是超小体积,超薄晶振产品了,当下最薄的产品是KDS还未发行产品,厚度可达0.12mm,该产品可应用于汽车配件,汽车摄像系统,车身控制,汽车多媒体等,是一款实打实的车载晶振,和上一文中介绍的SG-210SDBA的应用领域相差不大.

除去这些性能之外该2016晶振的工作温度高达-40-125℃,具备耐高温的性能;说到这里就不得不说一下通常我们说的耐高温晶振以及工规级晶振和民用晶振有何区别;通常情况下以-40-85℃为界限,工作温度高于或等于这个范围的是耐高温晶振,也是工规级晶振,其余就是民用级晶振产品.

FA2016AA的频率公差是10ppm,这在无源晶振中算是比较高的了,通常情况下都是20ppm,50ppm居多;同时,它的频率温度特性分两个工作温度阶段一个是20ppm/-40-85℃,再一个是50ppm/-40-125℃,很明显,在工作温度越高的情况下频率公差(稳定性)就会越差,这是必然的,无源晶振的频率稳定性只由其自身固有属性决定,不能够像温补晶振那样进行调控,所以高温环境下稳定性较差一些也属于正常反应,并且其在高温环境下依旧能够达到大部分无源晶振在常温环境下的频率稳定度,可见其性能优越性.

再就是在负载电容方面,该产品可做到最小8pf的负载值,虽然当下像7pf,8pf,9pf这些规格的都不是常用的,常用的负载就是千赫兹系列的12.5pf,以及MHz系列的20pf,但我相信未来会应用得越来越广泛.

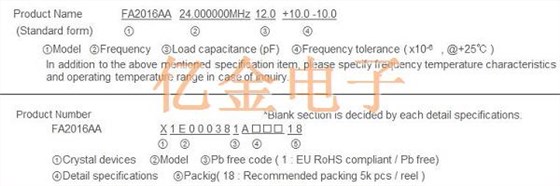

下面解释一下该系列晶振的编码,以便于大家在以后的应用过程中解读相应规格的产品.这里就以FA2016AA24.000000MHz12.0+10.0-10.0为例,我们将这编码分为4个部分,FA2016AA是第一部分, 24.000000MHz是第二部分, 12.0是第三部分, +10.0-10.0是第四部分.

其中这第一部分就是代表了这个原厂型号所代表的晶振产品的系列型号,第二部分则是代表该石英晶振产品的频点为24M,第三部分则是表示负载电容值是12pf,第四部分则是表示频率公差值为10ppm,这里请务必需要注意的是频率公差值和温度特性值并不是同一值,频率公差是温频特性在25℃时的频率温度特性.其实爱普生旗下的每款产品都有两个代码,一个是原厂型号,一个是原厂编码,这里就不一一介绍了,详见上图.
