ECS-2520SMV-250-FP-TR:成本和性能优势案例研究:MEMS对比Crystal振荡器

ECS Inc.MultiVolt™系列振荡器基于石英，与基于SAW或MEMS的振荡器相比，以更低的成本提供更好的抖动和相位噪声性能。这些MultiVolt™振荡器可以服务于多个平台，以帮助您的设计工作。它们可以在1.8V、2.5V、3.0V和3.3V的电源电压范围内工作。它们采用行业标准封装，尺寸从7.0x5.0mm到1.6x1.2mm。

ECS-2520SMV-250-FP-TR:成本和性能优势案例研究:MEMS对比Crystal振荡器,ECS-2520MV,MultiVolt温补晶体振荡器对于HCMOSTXO-MV的稳定性为±2.5ppm,对于削波正弦波TXO-CSMV的稳定性为±0.5ppm.这些振荡器可以在1.7V~3.6V的电源电压以及与1.8V,2.5V,3.0V和3.3V兼容的静态电源上工作.TCXO非常适合GPS,无线,卫星,物联网和射频通信应用.

MultiVolt™振荡器可用作：

MV–HCMOS振荡器，32.768kHz~160MHz，稳定性低至±20ppm-40°C~+85°C

SMV–低至±5ppm的严格稳定性

LMV–低抖动，<50fS抖动12kHz~20MHz

MVLC–低电流。10µA待机/2.2mA<40MHz

MVQ–AEC-Q200汽车级

TXO-MV–具有±2.5ppm稳定性的HCMOS温度补偿晶体振荡器(TCXO)

TXO-CSMV–具有±0.5ppm稳定性的削波正弦波温度补偿晶体振荡器(TCXO)

如需更多产品选项和信息，请通过www.vc-tcxo.com联系我们的工程团队。

今天亿金电子就为您解析“什么是MultiVolt™振荡器？”

ECS晶振基于石英的振荡器采用尖端的小型高性能ASIC。振荡器电路级使用低电流线性稳压器。与传统振荡器设计相比，这显着降低了电流消耗。该调节允许MultiVolt™振荡器在不断恶化的电池电源或传统固定电源下运行，这几乎消除了振荡器电源电压依赖性的传统特性。

与基于SAW或MEMS的振荡器相比，MultiVolt™振荡器提供更好的抖动和相位噪声性能，并且传统上它们以更低的成本实现这一点。这些MultiVolt™振荡器可以服务于多个平台，以帮助您的设计工作。大多数MultiVolt™振荡器线路将在1.6V~3.6V的电源电压下工作，并在与1.8V、2.5V、3.0V和3.3V兼容的静态电源上工作。它们采用行业标准封装，尺寸从1.6x1.2mm到7.0x5.0mm。

ECS Inc.International提供多种MultiVolt™振荡器分类：

MV

SMV

LMV

MVLC

MVQ

TXO-MV/TXO-CSMV

标准MultiVolt™-MV

ECS Inc.标准MultiVolt™HCMOS振荡器是当今市场上最灵活的振荡器部件，频率范围选择为32.738kHz~160MHz。MultiVolt™振荡器可在1.6V~3.6V的电源电压范围内工作，并在与1.8V、2.5V、3.0V和3.3V兼容的静态电源上工作。这些基于石英的振荡器以更低的成本提供比MEMS振荡器更好的抖动和更好的性能。它们采用多种行业标准封装，稳定性为±20ppm、±25ppm、±50ppm或±100ppm，温度范围为-10ºC~+105ºC或-40ºC~+85ºC。

在此处了解有关ECS Inc.International的MV振荡器库的更多信息。

高性能MultiVolts™-SMV、LMV和MVLC

与标准MV相比，ECSInc.International高性能MultiVolt™振荡器的设计和制造具有特定的优越特性。SMV和MVLC振荡器可在1.6V~3.6V的电源电压范围内工作，并在与1.8V、2.5V、3.0V和3.3V兼容的静态电源上工作。SMV系列提供业界领先的低至±5ppm的严格稳定性和8~60MHz的频率范围。MVLC系列提供无与伦比的1.5mA电流消耗和1~75MHz的频率范围。LMV振荡器可以在2.375V~3.6V的电源以及与2.5V、3.0V和3.3V兼容的静态电源上运行。LMV振荡器通过LVDS输出提供行业领先的<50pS抖动。这些基于石英的振荡器非常适合网络和通信、数据存储和电池供电操作。

在此处了解有关ECS Inc.International的SMV振荡器库的更多信息。

在此处了解有关ECS Inc.International的LMV和MVLC振荡器库的更多信息。

AEC-Q200 MultiVolt™振荡器–MVQ

MVQMultiVolt™振荡器是在我们的IATF16949认证工厂中为汽车行业设计和制造的，符合AEC-Q200资格。有关了解这些质量管理体系的更多信息，请单击此处。它们是当今市场上最灵活的汽车级振荡器。这些MultiVolt™振荡器可在1.7V~3.6V电源电压下工作，并在与1.8V、2.5V、3.0V和3.3V兼容的静态电源上工作。它们采用行业标准封装，稳定性为±25ppm，温度范围为-40~125C，频率为32.768kHz和0.72~160MHz。这些基于石英的汽车级振荡器以更低的成本提供比MEMS振荡器更好的抖动和整体更好的性能。

在此处了解有关ECS Inc.International的AEC-Q200 MulitVolt™振荡器库的更多信息。

MultiVolt™TCXO–TXO-MV、TXO-CSMV

MultiVolt™温度补偿晶体振荡器对于HCMOSTXO-MV的稳定性为±2.5ppm，对于削波正弦波TXO-CSMV的稳定性为±0.5ppm。这些振荡器可以在1.7V~3.6V的电源电压以及与1.8V、2.5V、3.0V和3.3V兼容的静态电源上工作。HCMOS TXO-MV在10~60MHz的频率范围内提供±2ppm的稳定性。削波正弦波TXO-CSMV在10~52MHz的频率范围内提供±0.5ppm的稳定性。这些基于石英的振荡器提供低抖动和低相位噪声。MutliVolt™TCXO晶振非常适合GPS、无线、卫星、物联网和射频通信应用。

在此处了解有关ECS Inc.International的MulitVolt™TCXO振荡器库的更多信息。

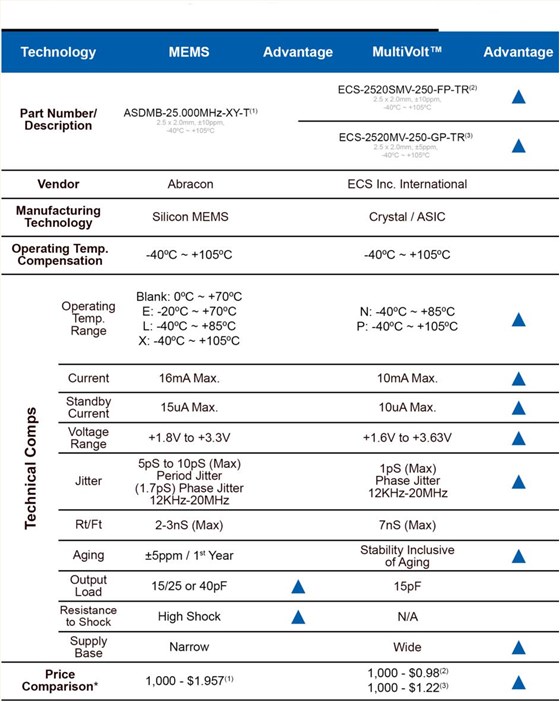

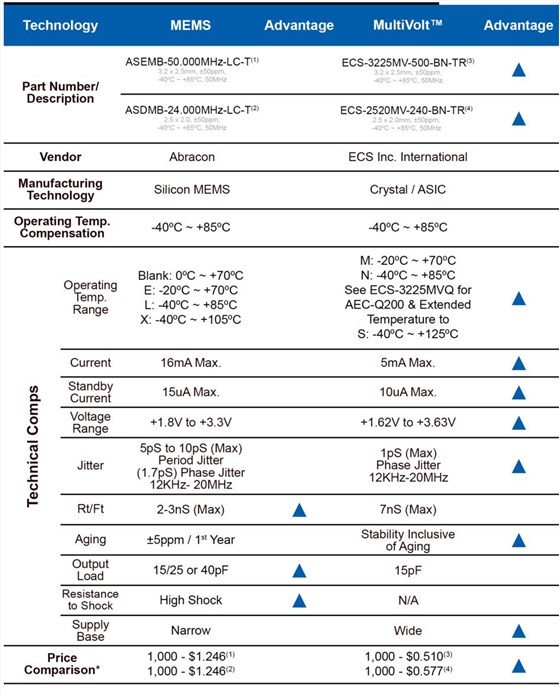

选择MultiVolt™振荡器与MEMS振荡器

在设计任何振荡器时，重要的是要牢记各种性能特征，例如抖动、相位噪声、稳定性和功耗。基于这些特定特性，基于石英的振荡器将比基于MEMS的振荡器具有优势。传统上，晶体振荡器的功耗要低得多，始终如一
