它是美国的一家石英晶振制造商,它就是Wenzel晶振科技,全名称作WenzelAssociates,Inc;该公司在欧美晶振市场乃至全球范围都是比较有名气的,其生产实力也是可跻身行业顶端的.当然,该企业除石英晶振业务外还涉及到其他业务领域,这也无可厚非,像爱普生晶振,精工这样的晶振龙头企业不也同时兼并其他业务吗?不过文泽尔晶振的业务重心依旧还是在晶振产品上,今天就来看看文泽尔晶振对于Oscillator的输出电平,回波损耗以及负载要求的见解.

振荡器的输出电平通常指定为特定负载的RMS电压或功率电平,通常以dBm(相对于1mW的dB)表示.输出电平通常低于20dBm(100mW),但可以提供几瓦的输出电平.逻辑级输出也很常见,通常通过调用与特定逻辑系列的兼容性来指定.

当以一定的阻抗(通常为50欧姆)加载时,保证许多振荡器提供特定的电平.但是,该规范并不一定保证振荡器的输出将具有任何特定的源阻抗.当振荡器驱动无源功率分配器时,输出阻抗可能很重要,因为分配器的隔离度通常取决于特定的源阻抗.当由无功或失配源驱动时,混频器,乘法器和类似的非线性设备的行为可能无法预测.例如,高阶步进恢复二极管乘法器可能会在由触发点确定的相位上反射少量能量.如果反射的能量从石英晶振振荡器反弹回来,来自振荡器的组合信号可以在稍有不同的点触发二极管,从而产生另一个偏移更大的反射.结果可能是“摩托艇”,锯齿不稳定性,从而导致所需信号周围的边带.与电缆具有相同阻抗的振荡器将吸收麻烦的反射.

低频振荡器的行为可能更像电压源,而不是匹配源.例如,标准的低频SmallFry和Timekeeper振荡器具有接近零欧姆的输出阻抗,可提供1伏RMS.低阻抗意味着可以简单地通过使用50欧姆电阻将负载连接到振荡器来实现两个负载之间的合理良好隔离.由于内部电阻没有功耗,因此低Z输出的效率也更高.

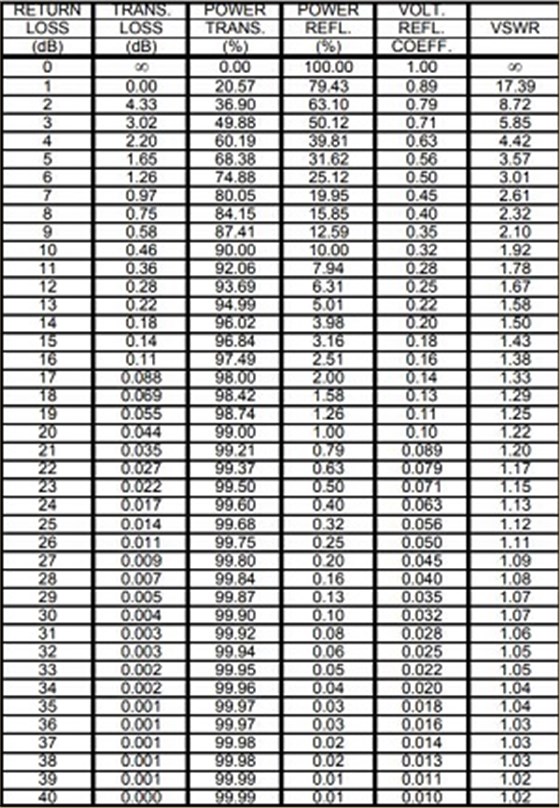

应指定VHF和更高频率的振荡器具有相当好的回波损耗(10dB或更高).10dB的回波损耗意味着反射信号将比入射信号低10dB.常见规格为14dB,即VSWR为1.5.见损失表

回波损耗很容易测量,因此是指定输出阻抗的一种常用方法.接近有源晶振频率的信号通过定向耦合器或隔离器施加到振荡器.如果振荡器表现出所需的输出阻抗,那么几乎没有信号将通过耦合器返回(高回波损耗).测试信号和反射信号之间的dB差是回波损耗(校正耦合器损耗之后).

在本文中,详细讲解了有源贴片晶振的输出频率(输出电平),回波损耗以及负载要求进行了详细讲解;当然,有源晶振的固有不仅仅于此,还包括工作电压,精度等等;并且这些参数是决定其应用领域的重要因素.
