台湾TXC晶振拥有丰富的知识,领先业界的生产技术,不但为用户提供性能稳定的晶振产品,并且推出多种产品技术解决方案为用户排忧解难.TXC晶振产品丰富,为不同领域用户提供贴片晶振,石英晶体振荡器,石英晶体,以及业界高技术要求的差分晶振.以下就是5032封装CXA0070001差分晶振编码讲解.
TXC差分晶振型号
| TXC晶振 | Model | Frequency |
Stability (-40~85ºC) |
Voltage | Output | Oscillation | Dimensions |
|
CA晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVPECL | Fundamental | 5 x 3.2 x 1.2mm |
|
CB晶振 | 50 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVPECL | 3rd OT | 5 x 3.2 x 1.2mm |
|
CE晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVDS | Fundamental | 5 x 3.2 x 1.2mm |
|
CF晶振 | 80 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVDS | 3rd OT | 5 x 3.2 x 1.2mm |
|
CX晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | HCSL | 3rd OT | 5 x 3.2 x 1.2mm |
差分晶振是具有差分输出的石英晶体振荡器,是指输出相互之间极性相反的频率信号的方式.这种方式可输送高频,并具有抗噪音强等特征.差分输出有LVDS,HCSL和LVPECL三种,文中所介绍到的5032封装差分晶振是HCSL和LVPECL输出方式.

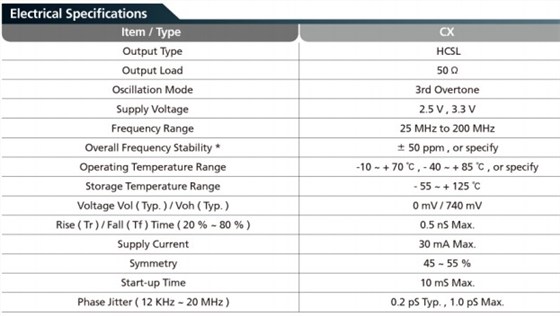

TXC差分晶振参数
TXC差分晶振编码代码
TXC晶振编码代码
品牌
型号
类型
频率
频率稳定度
工作温度
输出
尺寸
CX-100.000MBE-T
TXC晶振
CX
XO
100MHz
±50ppm
-40°C ~ 85°C
HCSL
(5.00mm x 3.20mm)
CB-150.000MBE-T
TXC晶振
CB
XO
150MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CJ-153.600MBE-T
TXC晶振
CJ
VCXO
153.6MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CB-100.000MBE-T
TXC晶振
CB
XO
100MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CB-125.000MBE-T
TXC晶振
CB
XO
125MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CB-133.330MBE-T
TXC晶振
CB
XO
133.33MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CBA2570001
TXC晶振
CB
XO
125MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CBA3300002
TXC晶振
CB
XO
133.33MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CXA0070001
TXC晶振
CX
XO
100MHz
±50ppm
-40°C ~ 85°C
HCSL
(5.00mm x 3.20mm)
CB-156.250MBE-T
TXC晶振
CB
XO
156MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CJ-61.440MBE-T
TXC晶振
CJ
VCXO
61.44MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
CJ-122.880MBE-T
TXC晶振
CJ
VCXO
122.88MHz
±50ppm
-40°C ~ 85°C
LVPECL
(5.00mm x 3.20mm)
TXC差分晶体振荡器电压可供2.5V~3.3V,精度偏差在±50ppm值,具有使用可靠,电源电压低,相位噪声低等优势.表格中所介绍的差分晶振编码代码均为6脚封装,耐高的温度-40℃~85℃范围.为了满足不同产品选择可供25M~200MHZ高频率范围.更多详细参数可咨询亿金电子业务部.
