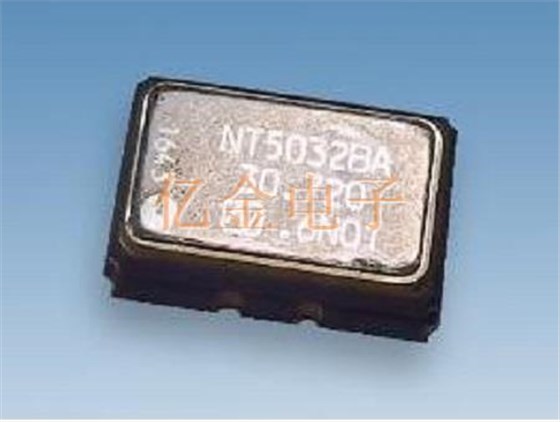

电波株式会社推出新型低相噪且带使能端的温补晶振NT5032BA

NT5032BA,从其本身型号上可看出这是一款由日本电波株式会社(NDK)推出的产品,为什么呢?主要是因为是型号是以N开头的;其次还可看出该石英晶振产品是属于温补晶振系列产品,这主要是由于其型号第二位T所得出的判断,而恰恰温补晶振的英文简写就是TCXO;那么5032自然就是其尺寸了;它是一款由NDK最新推出的一款具备特殊性能的晶振产品.

日本电波工业株式会社作为晶体元器件的专业生产厂家,以”通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.主要是开发小型/高精度的OCXO(恒温晶体振荡器),高频振荡器,超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售;还会开发TCXO(温补石英晶体振荡器),ICXO(钟用晶体振荡器),SAW器件等的车载用高信赖性产品并扩大其销售;并且在SAW器件在移动体通信市场的正式量产展开的同时,还会活用以往在车载市场和客户间建立起来的信赖关系和经验,让这个产品也进入车载市场等等.而由该公司推出的这款新型温补晶振的性能相当优越.

该晶振产品的特性如下:

①优越的温度特性:±0.1×10-6/-40～+105℃

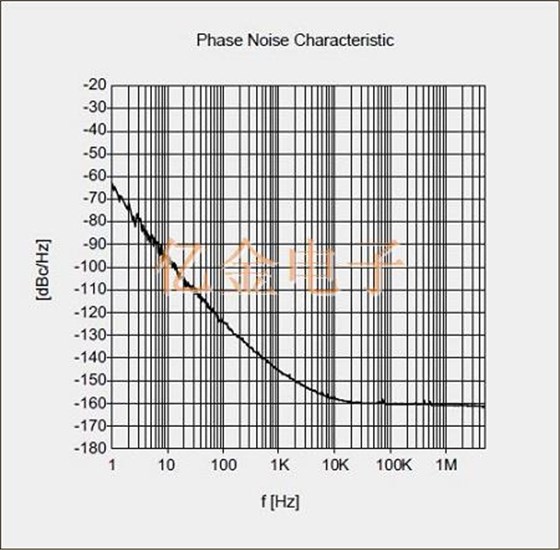

②低相位噪声特性:Typ. -97dBc/Hz@10Hz

③输出规格:CMOS或Clipped Sine

④带有Enable/Disable功能.

⑤4个PIN脚也可对应.

该贴片晶振的规格参数表如下:

型名	NT5032BA
额定频率范围 (MHz)	10～40

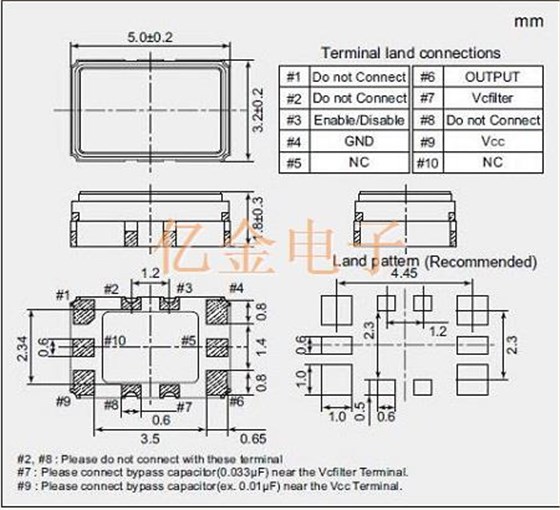

尺寸大 (L×W×H : mm)	5.0×3.2×1.8
电源电压[V_CC] (V)	+3.3±5%
消耗电流 (mA)	Max. 10
输出规格	CMOS	Clipped sine
波形对称 Min to Max (%)	40～60
输出负载条件	15pF	10kΩ//10pF
工作温度范围 (°C)	-40 ～ +105
储存温度范围 (°C)	-40 ～ +105
频率温度特性	Max. ±0.1×10^-6
综合频率允许偏 (*1)	Max. ±4.6×10^-6
Enable/Disable功能	Enable : Min. 70%V_CCor OPENDisable : Max. 30%V_CC
规格料号	NSC5239A	NSC5240A
