差分输出即差动输出,是石英晶振产品的输出逻辑之一,并且还是有源晶振都有的特征;除去差分输出之外,还有CMOS,正玄波,削顶正玄波,TTL等多种逻辑输出方式,这些输出逻辑各有各的特点,比如CMOS输出逻辑的谐波分量就会很多,但是驱动功率比较大,而正玄波和削顶正玄波输出逻辑的谐波分量就比较少,但是驱动功率较小.而差分输出具备两个输出信号,相互正交,可降低相位噪声,在这款具有差分输出信号的普通石英晶体振荡器NP3225SBB发布之前,差分信号输出只应用于差分晶振至上.
NDK在更新NP3225SBB性能的同时还更新了同系列的另外一款有源晶振,那就是NP3225SAB,这两款的性能几乎一摸一样,而NP3225SAB在上一篇文章已经介绍过了,今天我们来看看NP3225SBB这款性能如何.

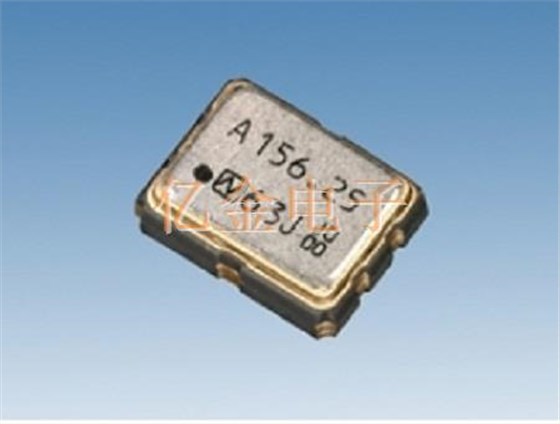

NP3225SBB的性能特性如下:
①差动输出SPXO
②尺寸:3.2×2.5×0.9mm
③电源电压:+2.5V或+3.3V
④输出规格:LVDS
⑤低相位抖动(Typ.47fs@156.25MHz)
该贴片晶振的参数规格图如下:
|
额定频率范围(MHz) |
100～170 |
||
|
尺寸大小(L×W×H:mm) |
3.2×2.5×0.9 |
||
|
输出规格 |
LVDS |
||
|
综合频率允许偏差(*1) |
Max.±50×10-6 |
||
|
工作温度范围(℃) |
-40to+85 |
||
|
储存温度范围(℃) |
-55to+125 |
||
|
电源电压[VCC](V) |
+2.5±5% |
+3.3±10% |
|
|
消耗电流 |
工作时(mA) |
Max.40(STAND-BY=VCCorOPEN,RL=100Ω) |
|
|
断开时(µA) |
Max.30(STAND-BY=GND) |
||
|
输出电压 |
VOD1,VOD2:+0.247～+0.454V(差动输出电压) |
||
|
△VOD:Max.50mV(差动输出电压) |
|||
|
VOS1,VOS2:+1.125～+1.375V(差动输出电压) |
|||
|
△VOS:Max.50mW(差动输出电压) |
|||
|
上升时间/下降时间(ns) |
Max.0.4(波形的20～80%) |
||
|
波形对称(%) |
45to55(波形的50%) |
||
|
输出负载[RL](Ω) |
100(差动输出间) |
||
|
起振时间(ms) |
Max.10 |
||
|
相位抖动(fs) |
Max.1(156.25MHz) |
||
|
规格料号 |
NSC5187A |
NSC5187B |
|

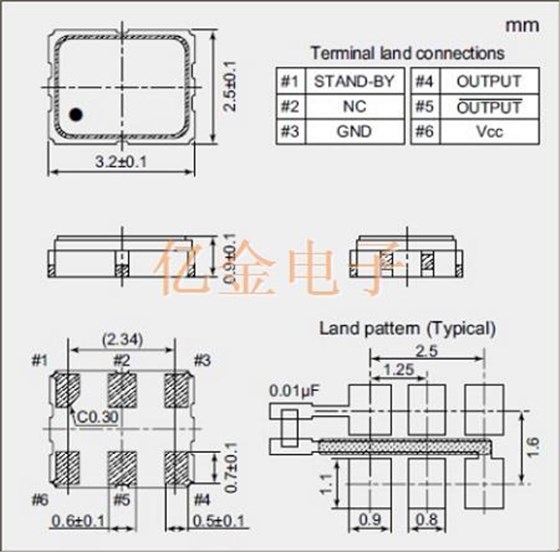

这款石英晶振的外观尺寸图如下:
从参数上看,这款晶振产品的性能确实较好;对于晶振行业来说这将会是发展过程中历史性的一步,从此之后普通有源晶振也将具备低相噪的性能,将会使得其在产品性能上得到极大的升华.事实上,当晶振产品使用差分输出之后会具备低相噪的性能正是由于两个相互正交的输出信号所致,这样就可以将多出的谐波分量中和掉,而这些谐波分量恰恰是造成相位噪声的根源所在.在电子产品市场需求快速提升的局势下,只有创新才能跟上脚步.
